Cortador y Grabador de Procesamiento de Placa Guía de Luz

1. Fotos

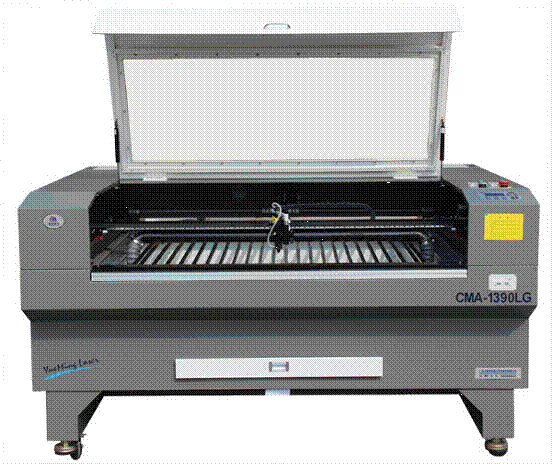

Apariencia General del CMA1390LG

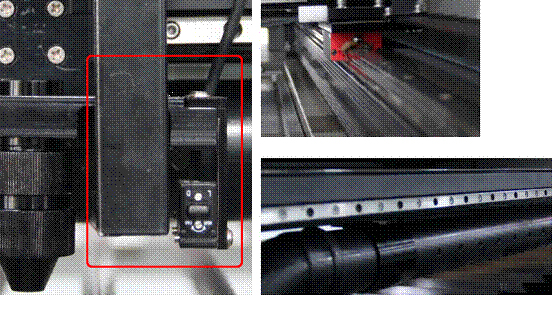

Enfoque automático, guía lineal del carril, canal superior de aire aspirado

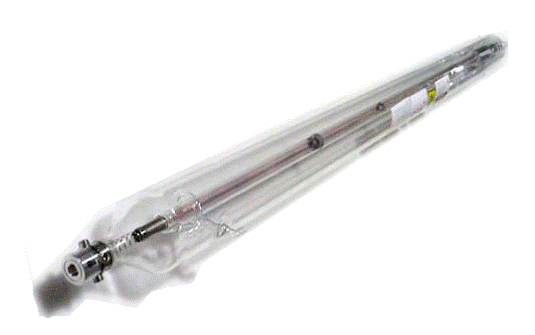

Tubo láser 80W CO2

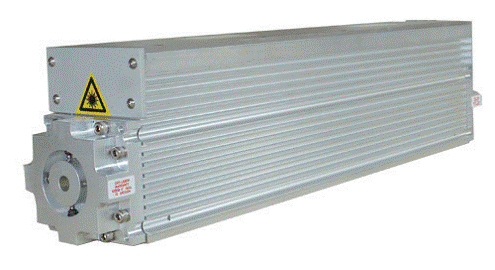

Generador RF Domestico 50W

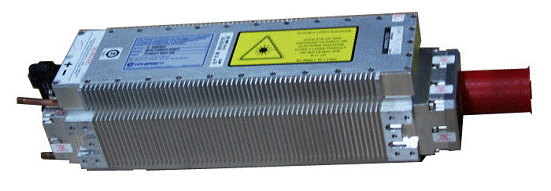

Generador RF Coherente 40W

2. Características del Software
1) El software está especialmente diseñado para la industria de placa de guía de luz. Los puntos de la placa de guía de luz pueden ser generados automáticamente por el software.
2) El tamaño y el paso de los puntos se puede cambiar gradual y automáticamente.
3) Es compatible con gran variedad de métodos de procesamiento que incluye puntos, mapa de bits y alineación.
4) El software es compatible con el software principal de diseño y puede optimizar automáticamente el parámetro.
5) Es capaz de diseñar la placa de guía de luz con múltiples caras y de varios métodos para guiar la luz.
6) Es compatible con la disposición de la placa de guía de luz irregular.

Características de la máquina
1) El cortador de procesamiento de a placa de guía de luz y grabador adoptan el sistema de escape automático para optimizar el entorno de trabajo.
2) Es capaz de auto enfoque y ajuste automático del tamaño del foco.
3) La planeidad de la mesa de trabajo es ajustable.
4) Este equipo está integrado con funciones múltiples, incluyendo, punto de toma, alineación, corte y grabado.

3. Construcciones
Sistema de control
Mecanismo de movimiento
Mecanismo óptico
Mecanismo de visión
Bomba de aire
Bomba de agua
Sistema de escape superior e inferior

4. Parámetros Técnicos
Potencia del láser: ≥ 30W
Longitud de onda del láser: 10.6μm
Potencia bruta: <1.5KW
Área de procesamiento: 1100mm×900mm
Máx. Velocidad: 1000mm/s
Diámetro de punto: 0.2mm
Precisión de ubicación: 0.05mm
Voltaje de alimentación: 220V AC 50Hz
Dimensión: 1900mm×1390mm×1170mm

Características principales	Configuración 1	Configuración 2	Configuración 3
Tipo de láser	C40-L Coherente RF	CR-50Z China RF	Tubo de vidrio 80W
Longitud de onda láser	10640nm	10640nm	10640nm
Velocidad de barrido de la placa de guía de luz	0-500mm/s	0-400mm/s	0-200mm/s
Velocidad de corte para acrilico 3mm	0-9mm/s	0-12mm/s	0-20mm/s
Foco más delgado de luz puntual	0.1mm	0.1mm	0.2mm
Repetición de precisión de posicionamiento	±0.05mm	±0.05mm	±0.05mm
Potencia general	<2.5KW	<2.5KW	<1.0KW
Área de trabajo	1100×900mm	1100×900mm	1100×900mm
Fuente de alimentación	220V/50Hz	220V/50Hz	220V/50Hz
Dimensiones del cuerpo	1900×1560×1110mm	1900×1560×1110mm	1900×1560×1110mm
Peso de la máquina	350KG	350KG	350KG
Temperatura	0℃-45℃ (sin condensación)	0℃-45℃ (sin condensación)	0℃-45℃ (sin condensación)
Humedad	5%-95%	5%-95%	5%-95%
Enfriamiento	Enfriamiento por agua	Enfriamiento por agua	Enfriamiento por agua

Comparación de diferentes fuentes de luz

Fuente de luz	Generador RF Coherente América 40W	Generador RF domestico 50W	Tubo de vidrio 80W
Frecuencia del láser	0~25KHz	0~20KHz
Modo del ház de láser	TEM00	TEM00
Estabilidad de la potencia del láser	±5%	±5%	±7%
Máx. Velocidad del punto	500mm/s	400mm/s	250mm/s
Grado de orientación	Muy bueno	Bueno	Medio
Diámetro más pequeño de centrado	0.08mm	0.1mm	0.2mm
Máx. Velocidad de corte	Medio	Rápido	Rápido
Método de enfriamiento	Enfriamiento por agua (concuerda con refrigerador de 1600W), precisión temp. controlada a ±0.1 ℃	Enfriamiento por agua (concuerda con refrigerador de 1600W), precisión temp. controlada a ±0.1 ℃	Enfriamiento por agua (concuerda con refrigerador de 1000W), precisión temp. controlada a ±0.1 ℃
Vida útil	25000 horas	20000 horas	5000 horas
Eficiencia de procesamiento	Mejor, la separación mínima se puede ajustar a 0,2mm.	Buena, el paso mínimo puede ser ajustado a 0,25mm.	No muy buena, la separación mínima se puede ajustar a 0,4mm.
Mantenimiento	Diseño modular, instalación simple, intensidad de la luz es estable	Instalación sencilla, libre de mantenimiento, la intensidad de la luz es estable	La instalación necesita tecnología profesional, la intensidad de la luz no es tan estable.
Costo	El más alto	Alto	Alto
Garantía para el generador	1 año	1 año	6 meses
Carga de gas para generador	Si	Si	No

5. Configuraciones del Sistema

Marco principal	Ítem	Configuración	Espec.	Qty.	Observaciones
	Tubo de láser	●	C-40L	1	Generador RF de enfriamiento por agua de 40W
		○	CR-50Z		Generador RF de enfriamiento por agua de 50W
		○	80W		Tubo láser CO2
	Potencia del láser	●	HF1000W-s-48	1	Coincide con generador 40W importado
		○	HXT-3050A		Coincide con generador 50W
		○	YMPS80B		Coincide con 80W RC
	Expansor de haz	●	2.5 veces	1	Material: zinc
	Reflector	●	25mm×3mm	3	Material: oro silicio
	Foco	●	25.4mm, f=50.8mm	1
	Dirección del motor X	●	Paso adelante	1
	Dirección del motor Y	●	Paso adelante	1
	Dirección del motor Z	●	Paso adelante	1	El enfoque se ajusta automáticamente
	Carril guía de transmisión	●	Carril guía lineal de alta velocidad	4
	Correa de transmisión	●	Correa sincrónica de alambre de acero	3
	Interruptor de seguridad	●		1
	Mesa de trabajo	●	Placa base ajustable (especial para la placa de guía de luz)	1
	Placa base de control	●	1.3# placa base	1
	Software de funcionamiento	●	SmartCarve4.3	1	WD6 softdog
Accesorios	Bomba de aire	●	220V/50Hz/135W	1	Model: AC0-009D
	Enfriador	●	SL-1	1	Coincide con el generador RF
	Depósito de agua + bomba de agua	○	544×425×295 (Tanque de agua) + AP5500 (bomba de agua)	1	Coincide con el tubo láser
	Bomba de viento	●	550W	1	Exhaustor superior
	Bomba de aire	●	750W	1	Exhaustor inferior
● Configuración estándar ○ Opcional △ Puede añadirse ▲ Puede usarse junto con otros ítems X Sin tal configuración

6. Entorno de Funcionamiento
1) Humedad del aire: 40%-80%, sin condensación
2) Temperatura ambiental: 15-30℃
3) Voltaje de fuente de alimentación: AC220V, 50Hz
4) Fluctuación del voltaje: ±5%, Red internacional de alimentación estándar es adecuado. Si la fluctuación de la tensión supera el 5%, tenemos que añadirle un circuito estabilizador de tensión para la máquina.
5) El entorno de trabajo del equipo debe estar libre de humo sin polvo metálico.
6) Enfriamiento por agua debe ser de agua purificada y desionizada. El agua destilada es la mejor.
7) El agua corriente o agua mineral con mineral no se puede utilizar.

7. Material de Aplicación
Acrílico

8. Industria de Aplicación
Placa de guía de luz
